热敏打印机打印片的更换图解

热敏打印机打印片的更换图解
Product name:热敏打印机打印片的更换图解
Item:热敏打印机打印片的更换图解
Details:
 热敏打印机在医疗检验设备上应用很广泛,很多热敏打印机都可以更换打印片,这样可以降低维修成本,但打印片的更换有些小小的技巧,搞不好会造成灾难,首先,更换任何打印片都不需要拆解打印机本身的,仅仅需要镊子这一样工具就可以了,更不会去拆卸齿轮螺杆马达等部件。

下面详细介绍一种打印机的更换打印片的操作示意图,然后给出另外一种打印机的打印片更换示意,这样可以起到启发作用,相信对需要者会有帮助。

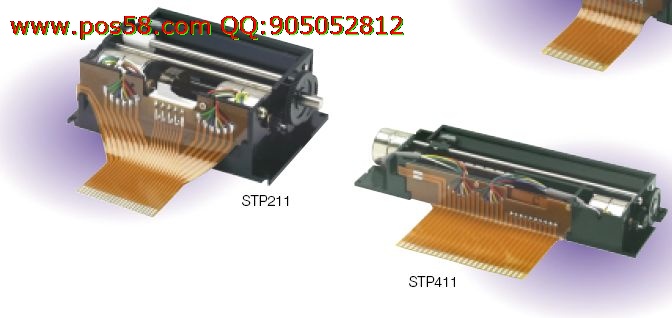

下图是日本精工的热敏打印机 SII STP211和STP411的照片,想必大家都很熟悉。

热敏打印机打印片的更换图解  - yeec - yeec

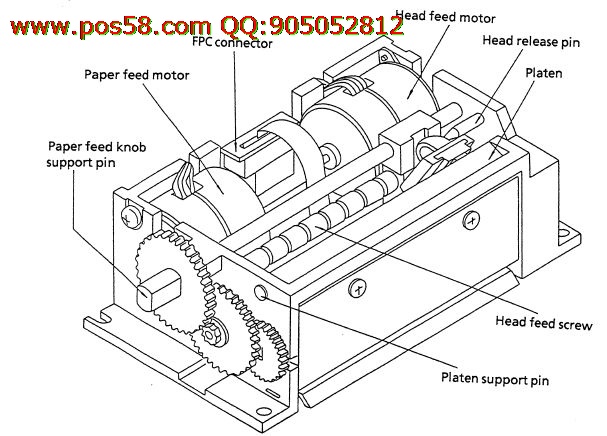

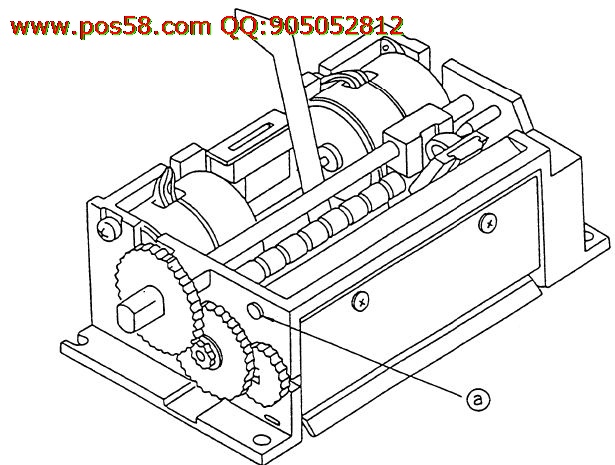

下面是这个打印机的结构示意图:

热敏打印机打印片的更换图解  - yeec - yeec

paper feed knob support pin 手动进纸旋钮

paper feed motor 进纸马达

fpc connector 热敏头薄膜电缆插座

head feed motor 热敏头移动马达

head release pin 热敏头定位销

platen 压片

head feed screw 热敏头移动螺杆

platen support pin 压片定位销

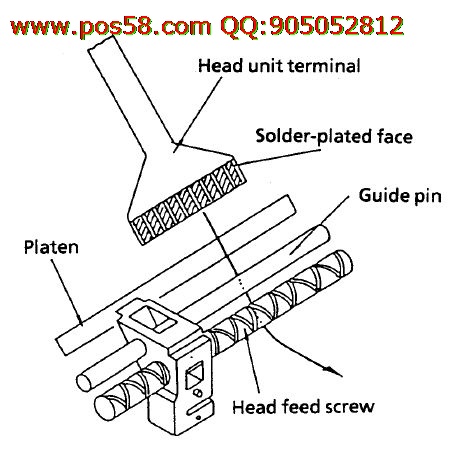

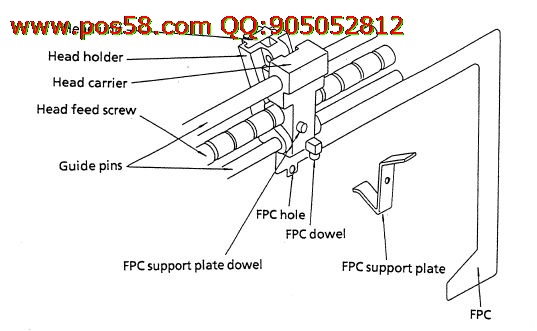

下图是打印片的示意图:

热敏打印机打印片的更换图解  - yeec - yeec

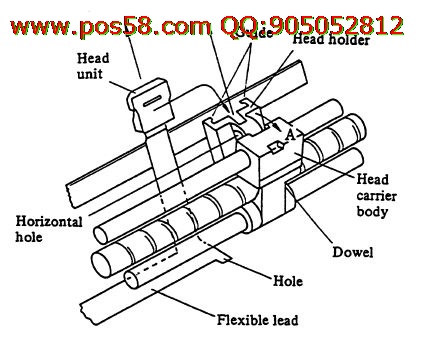

1、head unit 热敏头单元

2、head holder 热敏头固定座

3、head carrier 热敏头移动架

4、head feed screw 热敏头移动螺杆

5、guide pins 滑杆

6、fpc support plate dowel 薄膜电缆压片支撑定位销

7、fpc hole 薄膜电缆上的定位孔

8、fpc dowel 热敏头移动架上的薄膜电缆定位销,与7配合

9、fpc support plate 薄膜电缆压片,与6配合

10、fpc 薄膜电缆插头

这里面有两个主意点,就是7、8的配合和6、9的配合。

那么如何判断打印机的好坏呢?首先应该确认机械部分的完好,第一张图我们可以看到,这种小打印机有两个马达,一个是进纸马达一个是打印头的移动马达,有的带有切纸器,那么就要多一个切纸马达,这些马达配合一些齿轮进行相应的工作,手工转动进纸马达齿轮,应该非常顺利和通常,而且进行超过360度的旋转没有感到阻力或者阻尼变化,说明进纸机械部分没有,如果转不动或者阻尼有明显的变化,那么就是这部分机械部分出了问题。手工转动打印头移动马达,能顺利的将打印头从起点一直移动到终点,并且能够移动回位,这中间没有明显的阻尼变化 ,那么就说明这一部分也没有问题,如果明显感到阻尼变化 ,那就说明这一部分机械或者压片(打印头下面压着的耐高温薄片)变形所致,出现机械问题一般就不要修了。接着检查马达,马达是由两个中间抽头的步进马达组成的,每个绕组有3根线,绕组两端之间的电阻是两端与绕组之间的电阻的2倍,根据线的颜色分别测量就可以了,如果不是这个电阻关系,或者断路,那就是马大损坏,只有连打印机一起更换了。还有就是定位传感器 ,其实就是一个微动开关,仅仅是个通断罢了,打印头回位就会断路,打印头离开就会开路。

如何判断打印头应该更换呢?字迹模糊不清,有断行,甚至干脆不打印,无字迹,在排除纸张和电路问题之后,可以挑开打印头用酒精进行擦拭,烘干后再进行测试,如果还是上述的故障,或者明显看到热敏头有磨损痕迹,那么就要更换打印头了。

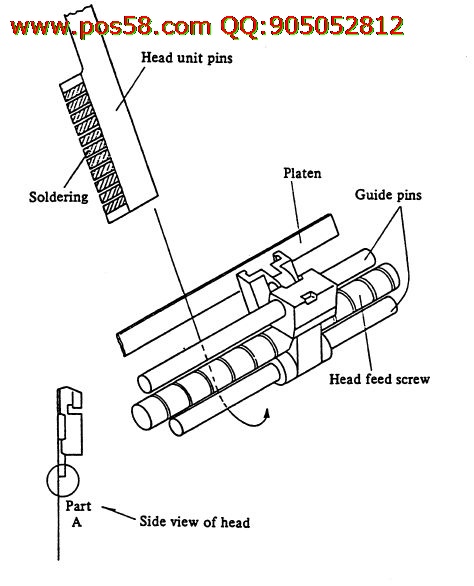

更换打印头首先要把旧的打印头取下来。下面是步骤示意:

热敏打印机打印片的更换图解  - yeec - yeec

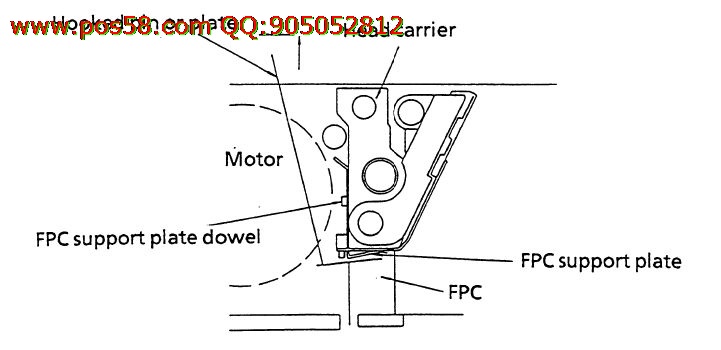

看上面的示意图,各个部位的英中对照如下:

1.hooked pin or plate 热敏头移动架定位销和热敏头薄膜电缆定位孔

2.motor 马达

3.fpc support plate dowel薄膜电缆压片支撑定位销

4.fpc 薄膜电缆

5.fpc support plate 薄膜电缆压片

6.head carrier 热敏头移动架

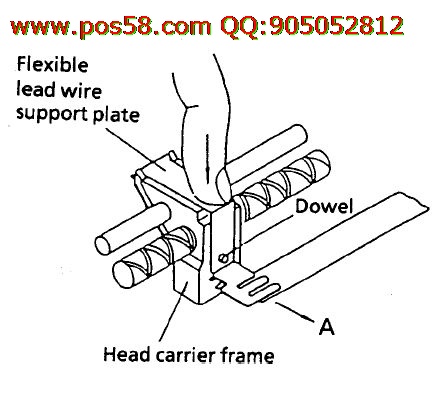

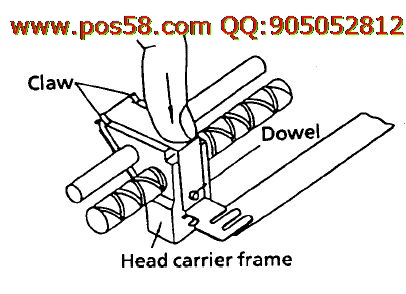

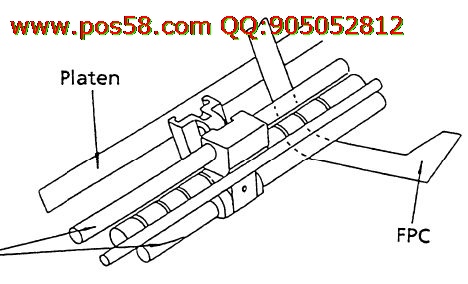

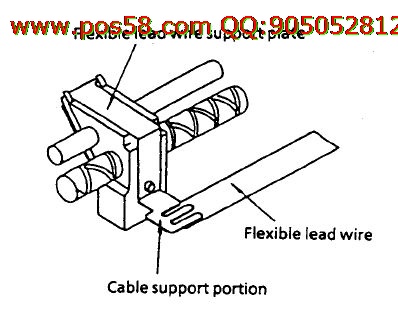

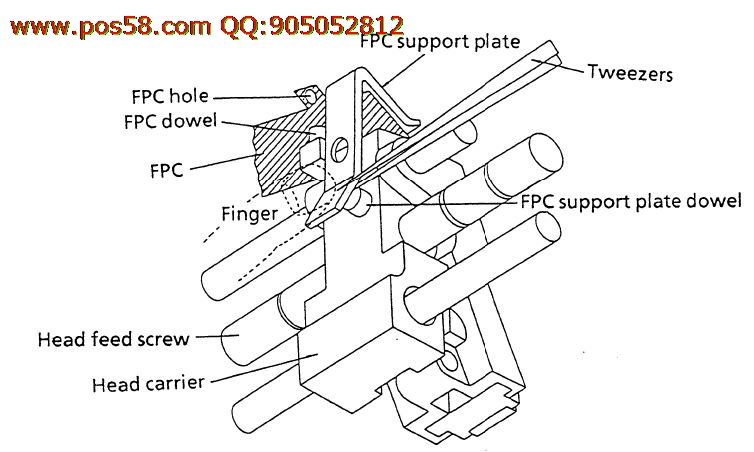

用镊子将5取下,并将1剥离,有时候在5和1的位置会有一些胶,所以分离的时候要有点力量的差别,而且会听到“吧”的声音。下面再给出这个步骤的两个示意图以加深印象。

热敏打印机打印片的更换图解  - yeec - yeec

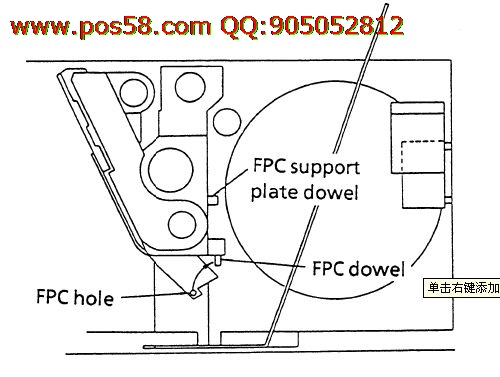

fpc hole 薄膜电缆定位孔

fpc dowel 薄膜电缆定位销 要把这两个分离开,否则热敏头取不下来。

fpc sopport plate dowel 薄膜电缆压片支撑定位销

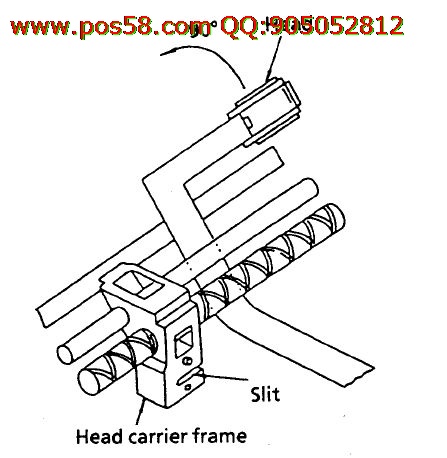

热敏打印机打印片的更换图解  - yeec - yeec

fpc hole 薄膜电缆定位孔

fpc dowel 薄膜电缆定位销

fpc 薄膜电缆

finger 手指,意思是用手指协助

head feed screw 热敏头移动螺杆

head carrier 热敏头移动架

fpc support plate dowel 薄膜电缆压片支撑定位销

tweezers 镊子

fpc support plate 薄膜电缆压片,这个要取下。

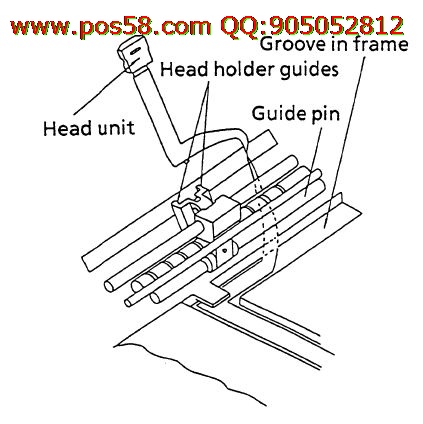

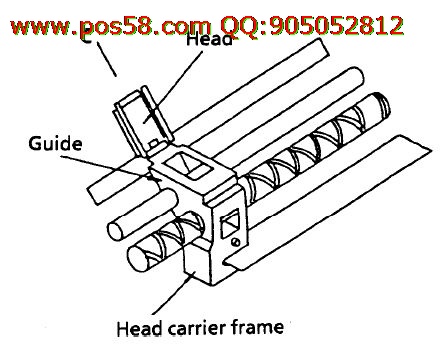

上面这个步骤完成后,就要取下打印热敏头了。

热敏打印机打印片的更换图解  - yeec - yeec

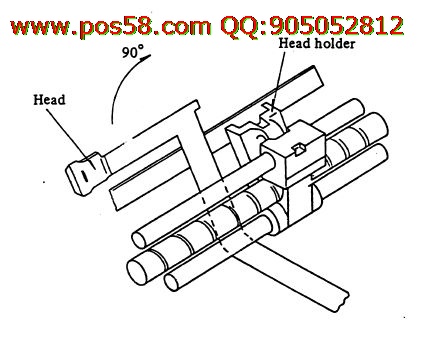

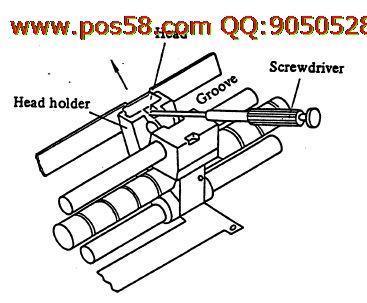

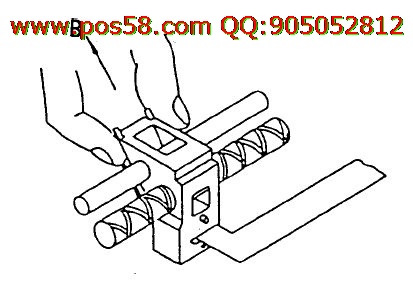

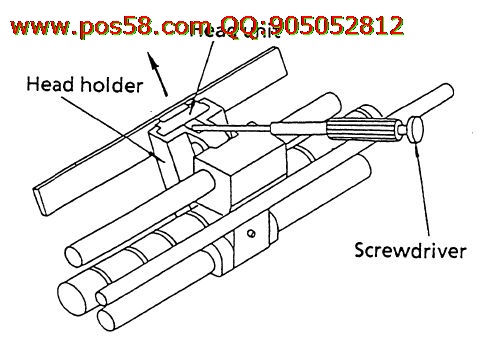

看上图,图中指出的是用改锥,如果你的镊子是尖头的话,镊子就可以办到,将打印片从打印头座中挑出来。不会用很大力气的,轻轻用力就可以取出,如果打印头移动架的弹力(有弹性结构,使打印头紧密地与压片接触,这样保证热敏头与纸张充分接触)很强的话,可以手工撬起热敏头架使其与压片分离,这样可以更方便的取下热敏头。热敏头取下不要用力向外拉,只要离开热敏头架就可以了,因为还有三个接触点需要处理。

热敏打印机打印片的更换图解  - yeec - yeec

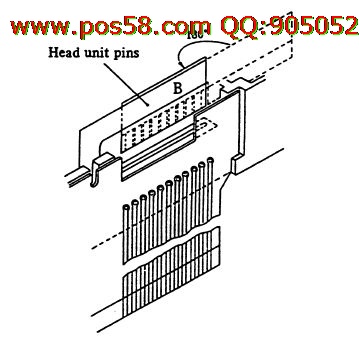

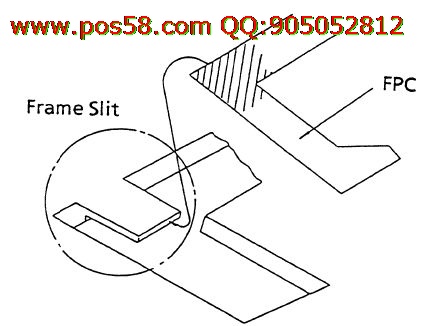

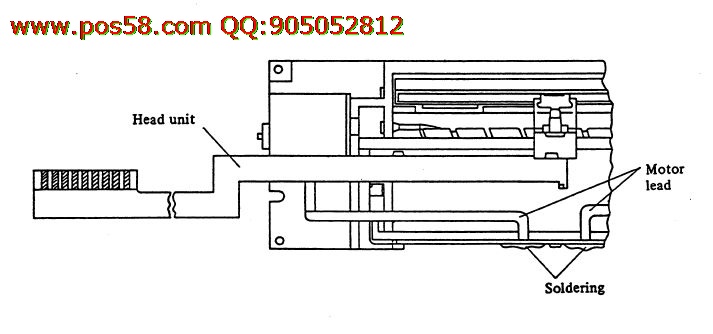

在打印机里面的底板上有这样一个结构,它是将薄膜电缆的拐角部分固定住的,有些打印机这个部位是用胶粘和的,所以需要处理掉,把电缆这个部位取下来。再看清楚一下。

热敏打印机打印片的更换图解  - yeec - yeec

除了上面那个拐角,拐角与电缆插座之间还有一个定位点,也需要取下,没有示意图,大家一看就知道了,这个定位点目的就是为了电缆保持平整和固定可靠。剩下的还有一个插座了。

热敏打印机打印片的更换图解  - yeec - yeec

把薄膜电缆插头从插座中取出就不用多说了吧。注意的是,由于新旧打印机可能存在的差异,插头的厚度可能有所不同,新的打印机插头可能薄,这样,插到插座上就会接触不好,由于插头是单面金手指,那么在另一面垫上大小厚度适合的纸张可以解决这个问题。

热敏打印机打印片的更换图解  - yeec - yeec

电缆这样被抽出。

旧的热敏头被取下来之后,那么新的热敏头按照反过来进行就可以了,注意几个定位孔销的配合就可以了。

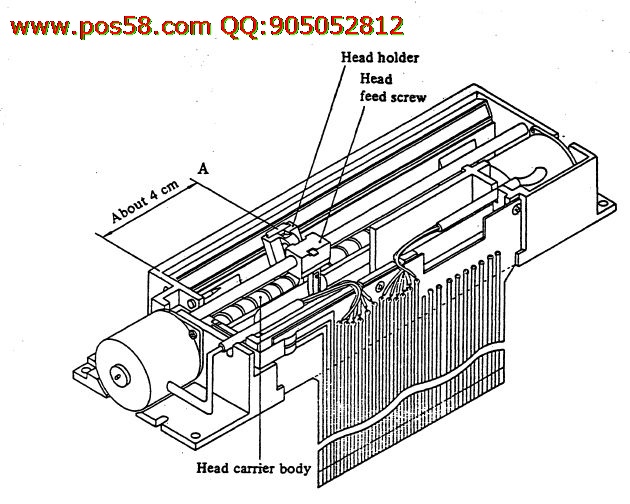

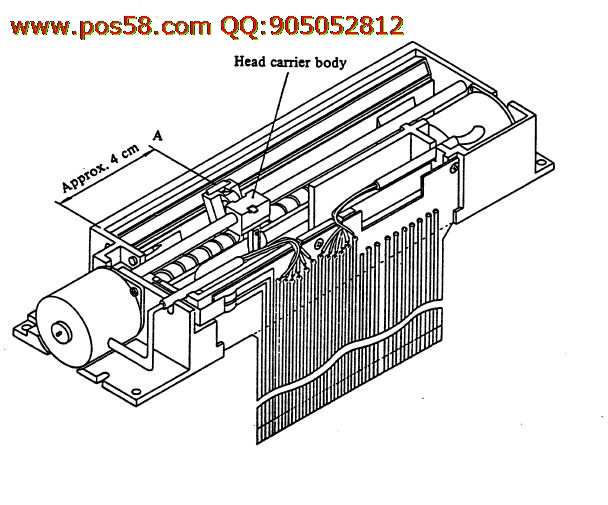

下面给出mtp402系列打印机的热敏头更换示意图,我就不作解释,大家自己看,增加一下印象。

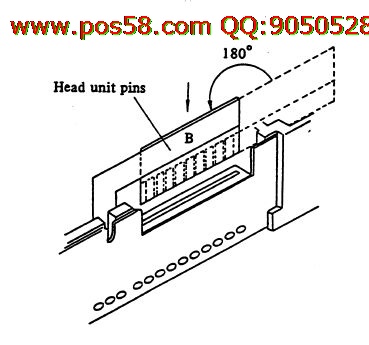

热敏打印机打印片的更换图解  - yeec - yeec

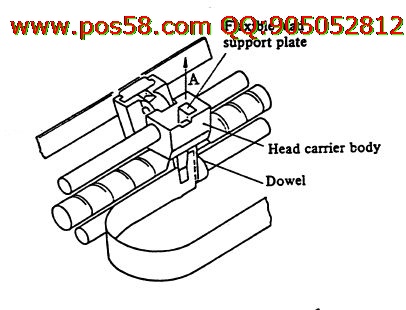

热敏打印机打印片的更换图解  - yeec - yeec

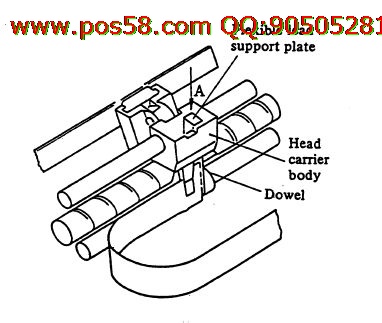

热敏打印机打印片的更换图解  - yeec - yeec

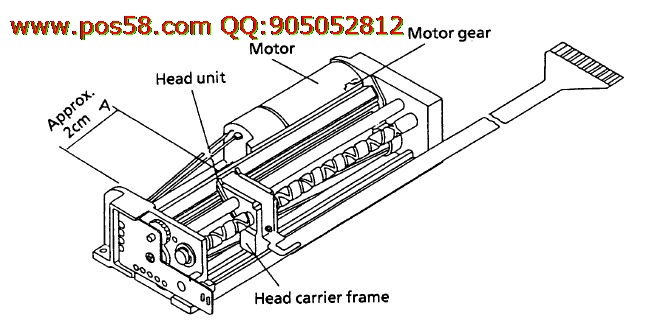

热敏打印机打印片的更换图解  - yeec - yeec

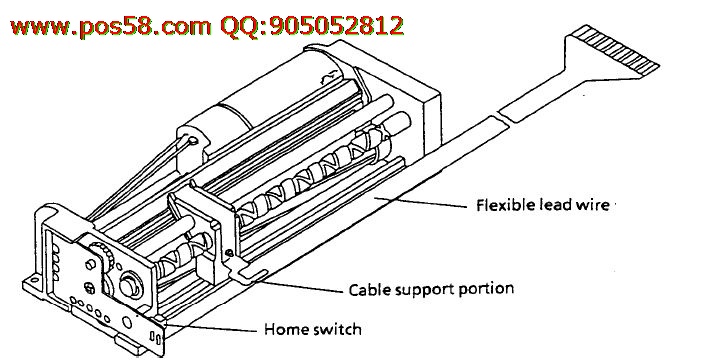

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

再给出一个stp312系列的打印机热敏头更换图示,同样不作解释,以便增加印象,当然,其他型号的也大同小异,只不过定位方式方法位置不同而已。

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

热敏打印机打印片的更换图解  - yeec - yeec

下面给出mtp401系列打印机的热敏头更换示意图,我就不作解释,大家自己看,增加一下印象。


按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

再给出一个stp312 系列的打印机热敏头更换图示,同样不作解释,以便增加印象,当然,其他型号的也大同小异,只不过定位方式方法位置不同而已。


按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片

按此在新窗口浏览图片


按此在新窗口浏览图片
