产品展示

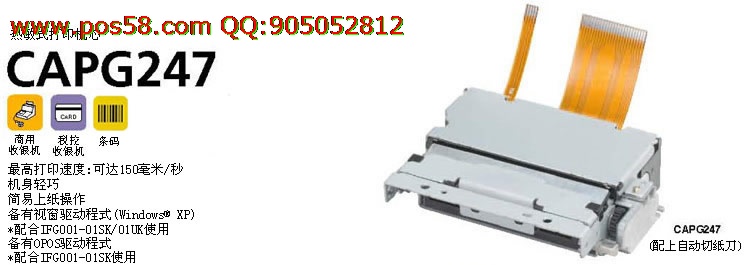

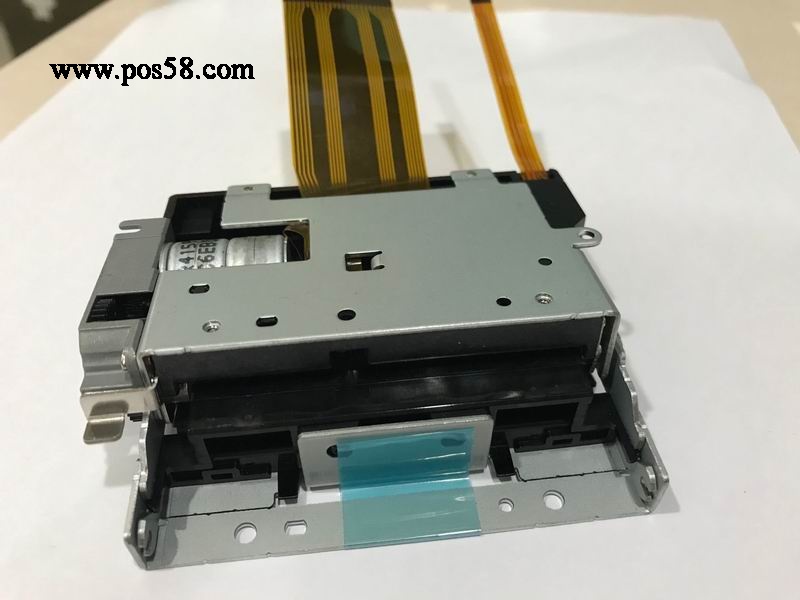

CAPG247B-E |
|
| 产品名称：CAPG247B-E |
| 产品编号：CAPG247B-E |
| 详细说明： |
|
型号
|
CAPG247 |
| 打印 |
方法 |
热敏行点打印
|
| 行数(点阵/行) |
432
|
| 解像度(点阵/毫米) |
8
|
| 纸宽(毫米) |
58  |
| 打印宽度(毫米) |
54
|
| 打印速度(毫米/秒) 最高 |
150
|
| 入纸方向 |
曲入
|
检测方式
|
打印头温度 |
热感应器
|
| 压纸轴离位检测 |
机械开关
|
| 缺纸检测 |
光感应器
|
| 切刀回位 |
机械开关
|
| 电源(V) |
工作电压: Vdd: |
3.14 至 3.46/4.75 至 5.25
|
| 工作电压: Vp: |
21.6 至 26.4
|
| 电流(A) |
打印头 |
5.2（电压为26.4V/288点阵）
|
| 马达 |
0.4/0.37(2-2马达相位及W1-2驱动方式)
|
| 切刀 |
0.5
|
| 切纸 |
方法 |
滑动切刀
|
| 可切厚度(µm) |
54 至 80(需使用推荐的热敏打印纸)
|
| 切纸方式 |
全切或半切(中间留点)
|
| 操作时间(秒/周期)最高 |
0.5
|
| 切纸间距(毫米) 最短 |
10
|
| 切纸频率(切/分钟)最高 |
30
|
| 打印头寿命 |
脉冲个数 |
100百万脉冲
|
| 打印长度(公里) |
100(需使用推荐的热敏打印纸)
|
| 寿命(切) |
1,000，000
|
| 操作温度(℃) |
0 至 50
|
| 尺寸(宽x深x高 毫米) |
80.5 X 65.0 X 22.0 (不计凸面部份)
|
| 重量(克) |
约 180
|
| 控制板 |
| 型号 |
IFG001-01SK |
IFG001-01UK |
| 中央处理器 |
PTG00P01
|
| 机芯 |
CAPG247
|
| 操作电压(V) |
Vp:21.6 至 26.4
|
| 字体点阵(高x宽 点阵) |
16 点式 ︰ 16x8, 16x16
24点式︰ 24x12, 24x24
|
| 字库类形 |
特别字形 |
O
|
O
|
| 下载字形 |
O
|
O
|
| 用户识别字形 |
O
|
O
|
| 附加图案字库 |
O
|
O
|
| 片假名字库 |
O
|
O
|
| JIS 1和2 级汉字 |
O
|
O
|
| 输入模式 |
并口，串口(RS232-C)
|
USB
|
| 尺寸(宽x深x高 毫米) |
75.0 X 75.0 X 16.0
|
|
中央处理器
|
| 型号 |
PTG00P01 |
| 机芯 |
CAPG247
|
| 封装 |
128pin QFP
|
| 操作电压 (V) |
Vp: 21.6 至 26.4, Vcc: 3.0 至 3.6
|
| 操作频率(MHz) |
18.43 + 0.5%
|
| 结构 |
C - MOS LSI
|
| 输入方法 |
并口,串口,USB
|
| 字库类形 |
附加图案字库﹑可打印CGs* 或 外置 ROM的字库
|
| 字形点阵(高x宽 点阵) |
16点式:16x8, 16x16
24点式:24x12, 24x24
|
| 尺寸(宽x深x高 毫米) |
22.0 x 16.0 x 3.15
|
|
 |
