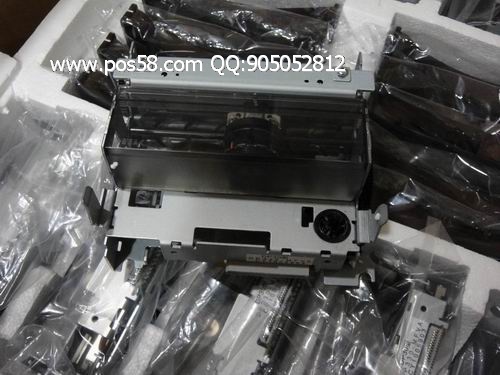

ACS532 DP332
关键字：微型打印机，机芯，西铁城，pos，pos打印机，税控打印机，票据打印机，打印机，热敏打印机，微型针式打印机，小票打印机
行业领域：触摸一体机，自助缴费机，自动排队机，查询打印机，自动售票机，自助存取款机，自助售卡机，税控收款机，超市POS机，手持POS机，交通收费，医疗器械
相关型号：
机芯
【CITIZEN】 MD910-SS,MD911-SS,MD912-SS,DP330MFVA,DP330DFVA,MLT288,MLT289,MLT389,LT286,LT1220/2220,LT1320/2320,LT2221,LT2221HC
【SUN-TECH】 STP376,STP376L,STP381,STP385,STP385L,STP386,STP387,STP387L,STP388,STP388L,STP3821,STP3823
【EPSON】 MT183
【FUJITSU】 FTP628-101,FTP628-701
【SEIKO】 LTPZ245M,LTPH245D,LTP1245S,LTP1245U,CAPG-247B,ACU6205A,ACU6205B
【HWASUNG】 HM-060,HM-060C
票据打印机
IDP3550,IDP2551
CBM291,CBM293,CBM910,CBM920,CBM920 II-J,CD-S500,CD-S501,CT-S300,CT-S310,CBM1000 II,CT-S2000,CT-S4000,CT-S801,CT-S851,CT-601,CT-S651
PPU700,PHU331
DP331,DP332,EPL1603S4.
串行撞击式点阵打印 打印方向 双向打印（逻辑追踪控制） 打印速度 约4.3行/秒 列数 约42列 总的点数 210点（420个位置） 字体 7 X 9矩阵 针数 9针 文字尺寸（宽X高） 1.25 X 3.12 mm( 7 X 9点) 1.25 X 2.42 mm( 7 X 7 点) 印头复位感应器 光电断路器 纸尽感应器 光电断路器 马达 主传动马达 马达电压：24V±5% VDC/电阻20Ω（25℃） 送纸马达 马达电压：24V±5% VDC/电阻20Ω（25℃） 打印纸张 76 X Φ83mm 复写能力 原件+1复印件 色带 单色（黑色）/ 两种颜色（黑色与红色） 送纸速度 约34行/秒 外部尺寸（长X宽X高） 126.7 X 97.5 X 52.7 mm 重量 485g（包括色带） 操作温度 0~50℃ 储存温度 -20℃~70℃ 可靠性 机械装置：MCBF 100,000,000行/打印头:100,100,000字 应用: 税控设备，自助充值机。ATM机等 · 型号： DP-330 · 打印方式： Serial impact dot matrix · 打印方向： Bi-directional(Logic seeking control) · 打印速度： Approx. 4.3 lines/sec.(76mm paper width) · 打印列数： Approx. 42 columns(76mm paper width) · 打印分辨率： 210 dots(420 positions) · 字体： 7 × 9 matrix · 针数： 9 pins · 字符大小(W × H)： 1.25 × 3.12mm(7 × 9 dots)/1.25 × 2.42mm(7 × 7 dots) · 字符间隔： 1.59mm · 行间隔： Minimum 0.176mm(1/144 inch) · 复位感应器： Photo interrupter · 纸尽感应器： Photo interrupter · 供电电源滑动支架： Stepping motor Voltage: 24V±5% V DC /Resistance: 20Ω(25°C) · 进纸： Stepping motor Voltage: 24V±5% V DC /Resistance: 20Ω(25°C) · 纸张规格： 76 × Φ83mm · 拷贝： Original + 1 copy · 色带： Two colors (Red and Black), Single color (Black) · 进纸速度： Approx. 34 lines/sec. · 外形尺寸 (W × D × H)：126.7 × 97.5 × 52.7mm · 重量： 485g (Included ribbon cartridge) · 操作温度： 0~50°C · 储存温度： -20~70°C · 可靠性： Mechanism: MCBF 5.0 million lines / Head: 200 million characters 本公司可以提供各类标签打印机整机，条形码打印机整机 各种热敏打印机，针式打印机，及整机！ 应用行业：POS，金融，医疗，税控，汽车，检测，商场等！ 此机芯与EPSON MU-110Ⅱ性能一致，现市场很多客户向本公司申请样机以做测试，并有一定的客户群以DP330代替MU-110Ⅱ（无需改模具及其定位孔，可直接代用） ，以此来降低生产成本，增强市场竞争力。
DP-331/332
DP-331/
DP-332/
Paper roll
58mm
Paper roll
76mm
Paper roll
80mm
5.0 lines/sec Printing Speed
Features
- Drop-in paper loading
- 3 ply paper (1 original + 2 copies) compatible
- High speed print: Max. 5.0 lines/sec
- 76.2/69.5/57.5mm paper width
- 24V operation
- 2 color printing
Specifications
| |
DP-331 |
DP-332 |
| Printing method |
Serial impact dot matrix method |
| Printing direction |
Bi-directional |
| Printing speed |
Approx. 5.0 lines/sec |
| Total number of dots (dots/lines) *1 |
180 (360) |
| Number of columns |
42 columns |
| Font (W × H) |
7 × 9 matrix |
| Character size(W × H)mm *1 |
1.36 × 2.4 (3.1) |
| Line spacing |
0.176mm (1/144 inch) |
| Number of wires |
9 pins |
| Motor |
Voltage: 24 ± 2.4VDC
Current Peak approx. 1A / Average 0.2A or less |
| Sensor |
Home position |
Photo interrupter |
| Paper end |
Photo interrupter |
| Paper near end |
Photo interrupter |
- |
| Printing solenoid |
Voltage: 24 ± 5%VDC |
| Printing feed solenoid |
Voltage: 24 ± 5%VDC |
| Paper feed |
Friction |
| Paper feeding speed (lines/sec) |
Approx. 18 |
| Printing paper |
Width |
Width: 76.2/69.5/57.5± 0.5mm |
| Roll diameter |
φ30 to φ83mm |
| Thickness |
1P: 60 to 85µm
Copy paper: 50 to 200µm (Total thickness) |
| Copy *2 |
1P roll paper
2P copy roll paper (1 original + 1 copy)
3P (1 original + 2 copies) |
| Ink ribbon cartridge |
Two color (Red and Black), Single color (Black) |
| External dimensions |
136 (W) × 144.4 (D) × 95.85 (H)mm |
150 (W) × 240.7 (D) × 119.9 (H)mm |
| Weight |
Approx. 950g |
Approx. 1,550g |
| Environment |
Operation |
0 to 50°C |
| Storage |
-20 to 70°C |
| Reliability |
Mechanism |
MCBF 7.5 million lines |
| Printer head |
150 million characters |
(*1): Figures in () are available by including half-dot.
(*2): Total paper thickness is 0.2mm or less.
Type Classification
|
DP-33
1
(1)
D
(2)
FNNN
|
| (1) Type |
1: DP-331
2: DP-332 |
| (2) Ribbon |
D: 2 color
M: 1 color |
Accessories
Optional accessories
Ink ribbon cartridge
Black
IR-31B (NJ37703)
Red and Black
IR-31RB (NJ37702)
|
