产品特点

◆ 打印方法：采用针式撞击点阵打印。

◆ 打印机芯：九针列式（针直径 0.3mm）。

◆ 打印方向：双向打印（带逻辑搜索功能）。

◆ 打印密度：42CPL-210(全点)/420(半点)，40CPL-200(全点)/400(半点)。

◆ 打印宽度：42CPL-42(7×7)/35(5×7)，40CPL-40(7×7)/33(5×7)。

◆ 全点大小：0.302mm(水平方向)×0.353mm（垂直方向）。

◆ 打印速度：

       当 42CPL 时大约 4.0 行/秒。

       当 40CPL 时大约 4.2 行/秒。

       当 16CPL 时大约 7.10 行/秒。

◆ 走纸速度：约 100mm/秒。

◆ 送纸速度：约 300mm/秒。

◆ 打印接口：RS232 串行接口和 IEEE1284 双向并口。

◆ 打印命令：EPSON ESC/POS 命令集兼容。

◆ 外形尺寸：181(长) × 182(宽) × 166(高)mm

◆ 电源输入：输入 DC 24V+/-5%，2A(平均)，10A(最大)；电源输入插座：采用 4PIN 的 Molex 5274-4，3.96 间距。

◆ 环境条件：工作温度：5-40℃， 相对湿度：10-80% 储存温度：-20-60℃，相对湿度：10-90%

打印纸规格

◆普通纸技术规格

1）进纸方式：水平摩擦进纸

2）走纸精度：默认设置走纸 1/6 英寸,可以通过命令设置走纸精度为 1/144 英寸。

3）走纸速度：约 4 行/秒.. 4）纸卷尺寸

◆纸卷规格：

纸    宽： 76.0 +/-0.5mm纸卷外径： 170mm(最大) 纸卷内径： 26 +/-0.5mm

纸    卷 轴： 采用规范的纸管或塑胶管有利于正确检测纸将近状态。

◆普通白纸

单层纸厚： 0.06～0.085mm

重  量： 52.3～60 克/平方米 (45 to55 千克/1000张/1091 x788 mm)

推荐纸卷：Oji Paper mfg. Co.，记录纸



应用领域：

银行壁挂自助设备，自助加油机、自助电话机、充值机、缴费机、自助停车厂发卡机、优惠劵打印机、排队机、访客机等。

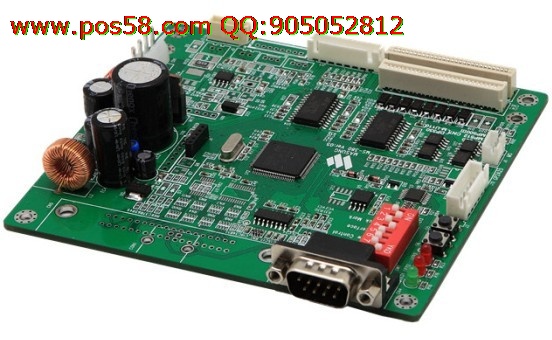

备注：针式打印机控制板dp380可以与不同的打印机机芯组合成不同功能的打印一体机

MS-T380基本功能：

80mm宽带送纸器针式打印机单元，采用日本citizen进口机芯dp-380及日本star进口自动送纸器结合本公司自主研发打印控制板及模块dp380合成为打印一体机。

主要特点：

    打印速度4.2行/秒 （24v电压输入）

打印机寿命：500万行字符

切刀寿命：100万次（全切/半切可选）

进纸方式：180度水平进纸，易装纸

纸张:58,76，80，82.5mm可选普通纸（0.06-0.10mm厚）

带自动送纸器，收纸器

接口：串口、usb口可选

功能对比：

1、高可靠性，高安全性，citizen 产品超凡的高可靠性延长了免维护的周期，MCBF达到500万行。

2、自动送纸及收纸功能：保证打印数据丢失及打印安全提升打印机性能

3、易于装纸和维护，采用180度水平进纸方式替代传统90度进纸难维护难等弊端，减少空间位置及布线的繁琐，有效的提升的产品组装过程的合格率

4、接口选择多样化：串口，TTL，USB可供选择，并提供全面的软件指令及简洁的驱动程序(winxp\win7).

5、支持多种语言，

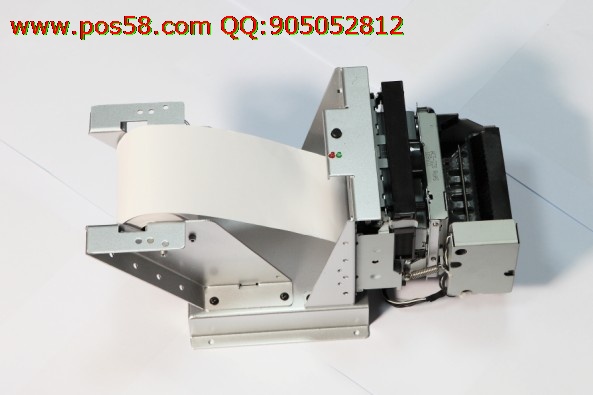

t380图示

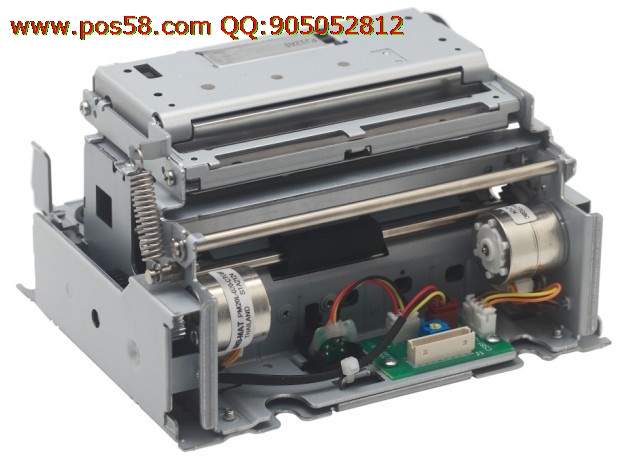

                                               citizen 进口DP380机芯图示
